目前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器阻力不一，所需引风机的风量、风压差异较大。为了适应上述情况，考虑到风机的经济性，均采用V带（C式）传动，这样不仅能以一个机号采用不同转速来满足同一吨位锅炉配置各类除尘器的要求，减少了风机的系列和机号，而且也便于使用单位根据实际情况，选择不同转速来获得所需的较理想的风量、风压。

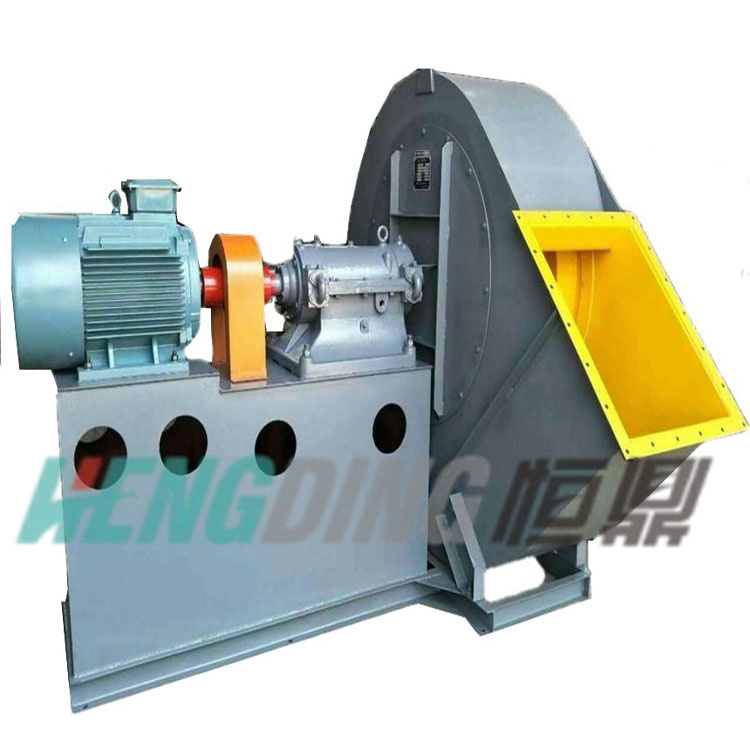

本风机由叶轮、机壳、进风口、调节门、传动组等部分组成。

（1）叶轮有后倾平板叶片12片，材料为Q345（16Mn），焊接于弧锥形轮盖与平板形轮盘中间，经静、动平衡校正，故运转平稳强度高。

（2）机壳用钢板焊接成蜗壳形整体。在蜗板上还开有清灰门便于清除堆积在叶片上和机壳内的积灰，保证叶轮的平衡性和气动性能。

（3）进风口做成收敛式流线型的整体结构，用螺栓固定在机壳入口侧。

（4）调节门叶片为花瓣形。轴向安装在进风口前面。由于采用了外部传动的结构，转动灵活方便。

（5）传动组由主轴、轴承箱、带轮等组成。主轴由优质钢制成，采用滚动轴承，水冷整体轴承箱。

Y5-48离心通风机性能与选用件表
机号	转速 R/min	流量 M³/h	全压 pa	内效率（％）	内功率 /KW	所需功率/KW	电动机
机号	转速 R/min	流量 M³/h	全压 pa	内效率（％）	内功率 /KW	所需功率/KW	型号	功率kw
4C	3550	2932	2221	70	2.57	3.52	Y132S1-2	5.5
		3374	2254	74.1	2.83	3.87
		3807	2173	77.2	2.95	4.04
		4254	2068	78.7	3.08	4.22
		4686	1914	77.7	3.18	4.36
		5143	1726	74.4	3.30	4.51
		5564	1501	70	3.3.	4.52
4C	3150	2602	1746	70	1.80	2.46	Y112M-2	4
		2993	1772	74.1	1.97	2.70
		3378	1708	77.2	2.06	2.82
		3775	1626	78.7	2.15	2.95
		4158	1505	77.7	2.22	3.04
		4563	1357	74.4	2.30	3.15
		4937	1180	70	2.31	3.16
5C	3150	5304	2819	72	5.71	7.81	Y160M1-2	11
		6062	2793	75.9	6.13	8.39
		6820	2737	78.7	6.52	8.92
		7578	2592	80	6.76	9.25
		8336	2406	79.1	6.98	9.55
		9093	2175	76	7.17	9.81
		9851	1913	72	7.22	9.88
5C	2800	4715	2223	72	4.01	5.49	Y132S2-2	7.5
		5389	2203	75.9	4.31	5.90
		6062	2158	78.7	4.58	6.27
		6736	2044	80	4.75	6.50
		7409	1898	79.1	4.90	6.71
		8083	1716	76	5.03	6.89
		8757	1509	72	5.07	6.94
6.3C	2800	9432	3545	72	12.73	17.42	Y180M-2	22
		10779	3513	75.9	13.68	18.72
		12126	3441	78.7	14.54	19.9
		13474	3259	80	15.07	20.63
		14821	3025	79.1	15.57	21.30
		16169	2733	76	15.99	21.88
		17516	2403	72	16.10	22.03
6.3C	2500	8421	2819	72	9.06	12.40	Y160M2-2	15
		9624	2793	75.9	9.74	13.33
		10827	2737	78.7	10.35	14.16
		12030	2592	80	10.73	14.68
		13233	2406	79.1	11.08	15.16
		14436	2175	76	11.38	15.57
		15639	1913	72	11.46	15.68
		11549	1388	76	5.83	7.97
		12511	1221	72	5.87	8.03
8C	2000	13794	3323	72	17.47	23.90	Y200L-4	30
		15765	3293	75.9	18.78	25.69
		17736	3226	78.7	19.95	27.31
		19707	3055	80	20.68	28.30
		21677	2836	79.1	21.36	29.23
		23648	2563	76	21.94	30.02
		25619	2253	72	22.09	30.23
8C	1800	12415	2686	72	12.74	17.43	Y180L-4	22
		14189	2661	75.9	13.69	18.73
		15962	2607	78.7	14.55	19.90
		17736	2470	80	15.08	20.63
		19510	2293	79.1	15.57	21.31
		21283	2072	76	15.99	21.88
		23057	1823	72	16.10	22.03
10C	1800	22250	4483	75.3	36.24	49.59	Y280S-4	75
		25981	4437	79.4	39.70	54.33
		29711	4305	82.2	42.55	58.23
		33442	4103	83.5	45.01	61.59
		37172	3823	82.9	46.96	65.72
		40903	3436	80.3	48.02	64.72
		44634	2958	75.3	48.19	65.95
10C	1600	19778	3531	75.3	25.45	34.83	Y250M-4	55
		23094	3494	79.4	27.88	38.16
		26410	3390	82.2	29.89	40.89
		29726	3232	83.5	31.61	43.25
		33042	3013	82.9	32.98	45.13
		36358	2708	80.3	33.73	46.15
		39674	2332	75.3	33.85	46.32
12.5C	1400	33800	4234	75.3	52.04	71.21	Y315S-4	110
		39467	4190	79.4	57.01	78.01
		45134	4065	82.2	61.10	83.61
		50802	3875	83.5	64.63	88.44
		56469	3611	82.9	67.43	92.28
		62136	3246	80.3	68.96	94.36
		67803	2794	75.3	69.20	94.69
