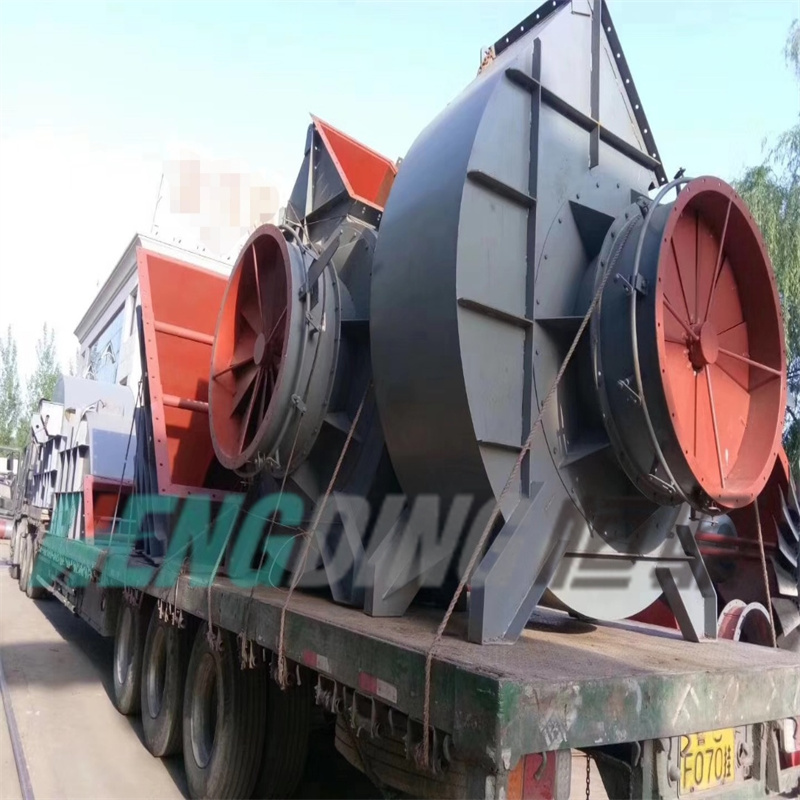

Y8-39、Y9-38型锅炉引风机
用途
Y8－39、Y9－38两系列锅炉离心引风机，是为使工业锅炉在变工况运行时，引风机能在高效区工作，达到节能之目的，由机械工业部风机节能组，组织全国风机行业名家联合设计、国家经委和机械工业部重点推广的高效节能产品，具有效率高、噪声低、性能曲高效区宽广等优点。
本风机适合于配有省煤器（预热器）和消烟除尘装置的0．5～35t／h工业锅炉选用。最高进气温度不得超过250℃在引风机前必须加装除尘效率不低于85％的除尘装置，以降低进入风机的烟气含尘量，不但减少了烟气对环境污染，而且降低了烟气对风机的磨损，有利提高风机的使用寿命。
形式
该风机制成单吸入，有顺时针旋转或逆时针旋转两种形式。
结构特点
风机由叶轮、机壳、进风口、传动组、调节门等部件组成。
（1）叶轮材料为长短相间前向弯曲叶片。叶轮成型后经静、动平衡校正，因此运行平稳可靠。
（2）机壳用钢板焊接成蜗形壳体。在蜗板上开有清灰门。便于清除叶片和机壳内的积灰，保证叶轮的平衡性和气动性能。
（3）进风口制成收敛式流线形的整体结构，用螺栓与前盖板组固定。
（4）传动组由主轴、水冷轴承箱、联轴器组成。主轴由优质钢制成。采用滚动轴承，轴承箱有整体式和部分式两种形式。
（5）调节门是用来调节风机流量大小的装置。调节门叶片为花瓣形，轴向安装在进风口前面。由于采用了外部传动的结构，转动灵活方便。
Y9-38锅炉离心引风机性能表
机号 | 转速 R/min | 全压 pa | 流量 M³/h | 电动机 | |
型号 | 功率 | ||||
4D | 2900 | 2275 | 3297 | Y132S1-2 | 5.5 |
2334 | 3846 | ||||
2334 | 4396 | ||||
2294 | 4945 | Y132S2-2 | 7.5 | ||
2226 | 5495 | ||||
5D | 2900 | 3550 | 6439 | Y160M2-2 | 15 |
3648 | 7513 | ||||
3658 | 8586 | Y160L-2 | 18.5 | ||
3589 | 9659 | ||||
3481 | 10733 | ||||
6.3D | 2900 | 5639 | 12882 | Y225M-2 | 45 |
5786 | 15029 | ||||
5805 | 17176 | Y250M-2 | 55 | ||
5707 | 19323 | ||||
5521 | 21470 | Y280S-2 | 75 | ||
8D | 1450 | 2275 | 13189 | Y180L-4 | 22 |
2363 | 15387 | ||||
2373 | 17585 | ||||
2363 | 19783 | ||||
2334 | 21982 | Y200L-4 | 30 | ||
2285 | 24180 | ||||
2206 | 26378 | ||||
7.1C | 1600 | 2177 | 10173 | Y180M-4 | 18.5 |
2265 | 11869 | ||||
2275 | 13564 | ||||
2265 | 15260 | ||||
2235 | 16955 | ||||
2186 | 18651 | Y180L-4 | 22 | ||
2108 | 20346 | ||||
8C | 1600 | 2765 | 14553 | Y200L-4 | 30 |
2873 | 16978 | ||||
2893 | 19404 | ||||
2873 | 21830 | Y225S-4 | 37 | ||
2834 | 24255 | ||||
2775 | 26081 | Y225M-4 | 45 | ||
2677 | 29106 | ||||
9D | 1450 | 2873 | 18778 | Y225S-4 | 37 |
2991 | 21908 | ||||
3010 | 25038 | ||||
2991 | 28168 | Y250M-4 | 55 | ||
2951 | 31298 | ||||
2893 | 34427 | ||||
2785 | 37557 | ||||
11.2D | 1450 | 4462 | 36190 | Y315S1-4 | 110 |
4628 | 42222 | ||||
4658 | 48254 | ||||
4462 | 54285 | Y315M1-4 | 132 | ||
4570 | 60317 | ||||
4471 | 66349 | Y315M2-4 | 160 | ||
4324 | 72381 | ||||
14D | 960 | 3049 | 46798 | Y315S1-6 | 75 |
3167 | 54597 | Y315M1-6 | 90 | ||
3187 | 62397 | Y315M2-6 | 110 | ||
3167 | 70197 | ||||
3128 | 77997 | Y315M3-6 | 132 | ||
3059 | 85796 | ||||
2961 | 93596 | Y355M1-6 | 160 | ||
16D | 960 | 3991 | 69856 | Y355M1-6 | 160 |
4138 | 81498 | ||||
4167 | 93141 | Y355M2-6 | 200 | ||
4138 | 104784 | Y355M3-6 | 250 | ||
4089 | 106427 | ||||
4001 | 128069 | ||||
3863 | 139712 | JS-137-6 | 280 | ||
Y8-39锅炉离心引风机性能表
机号 | 转速 R/min | 全压 pa | 流量 M³/h | 电动机 | |
型号 | 功率 | ||||
4D | 2900 | 2039 | 3242 | Y112M-2 | 4 |
2049 | 3846 | ||||
2030 | 4451 | Y132S1-2 | 5.5 | ||
1961 | 5055 | ||||
1882 | 5660 | ||||
5D | 2900 | 3187 | 6332 | Y160M1-2 | 11 |
3197 | 7513 | Y160M2-2 | 15 | ||
3167 | 8693 | ||||
3079 | 9874 | Y160L-2 | 18.5 | ||
2951 | 11055 | ||||
6.3D | 2900 | 5060 | 12667 | Y200L2-2 | 37 |
5080 | 15029 | ||||
5031 | 17391 | Y250M-2 | 55 | ||
4883 | 19752 | ||||
4687 | 22114 | ||||
8D | 1450 | 2088 | 12969 | Y180M-4 | 18.5 |
2147 | 15387 | ||||
2098 | 17805 | ||||
2039 | 20223 | Y180L-4 | 22 | ||
1951 | 22641 | ||||
1833 | 25059 | Y200L-4 | 30 | ||
1696 | 27477 | ||||
9D | 1450 | 2647 | 18465 | Y200L-4 | 30 |
2716 | 21908 | ||||
2657 | 25351 | Y225S-4 | 37 | ||
2579 | 28794 | ||||
2471 | 32237 | Y225M-4 | 45 | ||
2324 | 35679 | ||||
2147 | 39122 | ||||
7.1C | 1600 | 2010 | 10004 | Y160L-4 | 15 |
2059 | 11869 | ||||
2010 | 13733 | ||||
1961 | 15598 | ||||
1873 | 17464 | Y180M-4 | 18.5 | ||
1755 | 19329 | ||||
1627 | 21194 | ||||
8C | 1600 | 2549 | 14310 | Y210L-4 | 30 |
2618 | 16978 | ||||
2559 | 19647 | ||||
2481 | 22315 | ||||
2383 | 24983 | ||||
2235 | 27651 | Y225S-4 | 37 | ||
2069 | 30319 | ||||
10D | 1450 | 3265 | 25330 | Y255M-4 | 55 |
3412 | 30053 | ||||
3422 | 34775 | ||||
3344 | 39498 | Y280S-4 | 75 | ||
3246 | 44221 | ||||
3180 | 48943 | Y280M-4 | 90 | ||
2922 | 53666 | ||||
12.5D | 1450 | 5109 | 49473 | Y315M1-4 | 132 |
5325 | 58697 | Y315M2-4 | 160 | ||
5344 | 67921 | Y355M1-4 | 200 | ||
5227 | 77145 | ||||
5070 | 86369 | Y355M2-4 | 250 | ||
4864 | 95592 | ||||
4570 | 104813 | ||||
14D | 960 | 2804 | 46018 | Y315s1-6 | 75 |
2932 | 54597 | ||||
2942 | 63177 | Y315M1-6 | 90 | ||
2873 | 71757 | Y315M2-6 | 110 | ||
2785 | 80336 | ||||
2667 | 88916 | Y315M3-6 | 132 | ||
2510 | 97496 | ||||
16D | 960 | 3668 | 68692 | Y355M1-6 | 160 |
3825 | 81498 | ||||
3844 | 94305 | Y355M2-6 | 200 | ||
3756 | 107113 | ||||
3638 | 119919 | Y355M3-6 | 250 | ||
3491 | 132726 | ||||
3285 | 145533 | ||||
