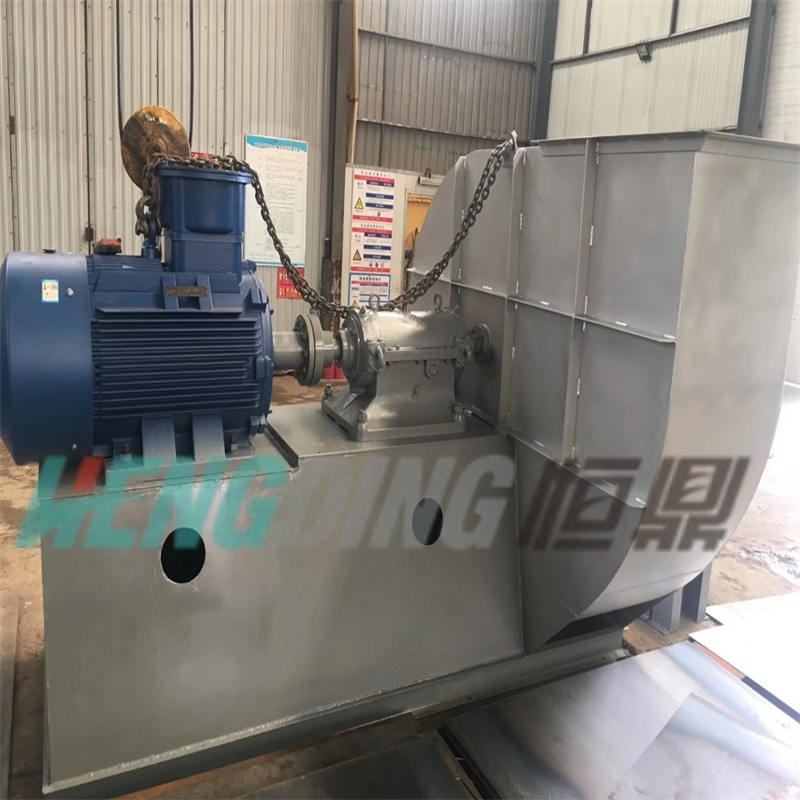

GY4-68锅炉通风机

二维码

分享

138-0643-4669

产品详情

G4-68、Y4-68型离心通、引风机

用途

G4-68、Y4-68型离心通、引风机适用于火力发电厂中230t/h以下蒸汽锅炉的通、引风配套。在无其他特殊要求时，G4-68型亦可用于矿井通风机一般通风。

通风机输送的介质为空气，最高温度不得超过80℃；引风机输送的介质为烟气，最高温度不得超过250℃。在引风机前，必须加装除尘效率不低于85%的除尘装置，降低进入风机的烟气含尘量，以提高风机的使用寿命。

形式

通风机与引风机均制成单吸入，风机可制成右旋转或左旋转两种形式。

结构特点

风机主要由叶轮、机壳、进风口、调节门及传动部分组成。

（1）叶轮由12个后倾翼型叶片焊接与弧形的轮盖与平板型形的轮盘中间。由于采用了机翼形叶片，保证了风机的高效率、低噪声、高强度。叶轮经静动平衡校正，运转平稳。

（2）机壳机壳是用普通钢板焊接而成的蜗行体。

（3）进风口为收敛流线形的整体结构，用螺栓固定在机壳入口侧。

（4）调节门用来调节风机流量大小的装置,由花瓣式叶片组成，均轴向安装在进风口前面。

（5）传动组传动方式为D式。由主轴、轴承箱、联轴器等组成。主轴由优质钢制成。采用滚动轴承水冷整体轴承箱。

G4-68型离心通风机性能表
机号	转速 R/min	全压 Pa	流量 M³/h	内效率％	内功率 KW	所需功率KW	电动机
机号	转速 R/min	全压 Pa	流量 M³/h	内效率％	内功率 KW	所需功率KW	型号	功率
8D	1450	2177	16985	85.8	11.97	14.06	Y180M-4	18.5
		2138	19176	88.7	12.83	15.06
		2069	21368	90.9	13.51	15.85
		1971	23559	91.5	14.09	16.53
		1834	25751	90.4	14.51	17.03
		1667	27942	88	14.7	17.25
		1481	30134	84.3	14.7	17.25
9D	1450	2756	24183	85.8	21.57	25.31	Y200L-4	30
		2707	27304	88.7	23.14	27.15
		2609	30424	90.9	24.25	28.46
		2491	33544	91.5	25.36	29.76
		2324	36665	90.4	26.18	30.72
		2109	39785	88	26.47	31.06
		1873	42906	84.3	26.47	31.06
10D	1450	3403	33173	85.8	36.54	42.88	Y250M-4	55
		3334	37454	88.7	39.1	45.88
		3227	41734	90.9	41.14	48.28
		3070	46014	91.5	41.87	50.31
		2864	50295	90.4	44.24	51.91
		2609	54575	88	44.93	52.72
		2315	58856	84.3	44.87	52.65
11.2D	1450	4276	46606	85.8	64.5	75.69	Y280M-4	90
		4188	52619	88.7	68.98	80.95
		4050	58633	90.9	72.55	85.13
		3854	64647	91.5	75.62	88.74
		3599	70660	90.4	78.12	91.67
		3266	76674	88	79.01	92.72
		2903	82688	84.3	79.07	92.79
14D	1450	6679	91027	85.8	197	231	Y355M2-4	250
		6541	102772	88.7	210	246	Y355M2-4	250
		6326	114518	90.9	221	259	Y355M3-4	315
		6022	126263	91.5	231	271
		5619	138009	90.4	238	279
		5100	149754	88	241	283
		4531	161499	84.3	241	283
14D	960	2923	60266	85.8	57	66.89	Y315S-6	75
		2864	68042	88.7	61	71.58
		2775	75819	90.9	64.28	75.43
		2638	83595	91.5	66.93	78.54	Y315M1-6	90
		2462	91371	90.4	69.09	81.08
		2236	99148	88	69.96	82.1
		1991	106924	84.3	70.12	82.28
16D	960	3825	89960	85.8	111	130	Y355M1-6	160
		3746	101568	88.7	119	140
		3619	113175	90.9	125	147
		3452	124783	91.5	131	154
		3217	136391	90.4	135	158
		2923	147999	88	136	160
		2599	159606	84.3	137	161

Y4-68型离心引风机性能表
机号	转速 R/min	全压 Pa	流量 M³/h	内效率％	内功率 KW	所需功率KW	电动机
机号	转速 R/min	全压 Pa	流量 M³/h	内效率％	内功率 KW	所需功率KW	型号	功率
8D	1450	1540	15889	83.6	8.13	10.78	Y160L-4	15
		1510	18080	87	8.72	11.56
		1461	20272	89.2	9.22	12.23
		1393	22464	90	9.65	12.8
		1304	24655	89.3	10	13.27
		1187	26847	86.5	10.23	13.57
		1059	29038	82.2	10.39	13.78
9D	1450	1952	22623	83.6	14.67	19.45	Y180L-4	22
		1912	25743	87	15.71	20.84
		1844	28864	89.2	16.57	21.98
		1756	31984	90	17.32	22.98	Y200L-4	30
		1648	35105	89.3	17.99	23.86
		1510	38225	86.5	18.53	24.58
		1344	41345	82.2	18.77	24.89
10D	1450	2413	31033	83.6	24.87	32.99	Y225M-4	45
		2364	35313	87	26.64	25.34
		2275	39594	89.2	28.04	37.2
		2167	43874	90	29.34	38.92
		2030	48155	89.3	30.4	40.33
		1863	52435	86.5	31.37	41.61
		1657	56715	82.2	31.75	42.12
12.5D	1450	3766	60611	83.6	75.8	101	Y315S-4	110
		3697	68971	87	81.4	108	Y315S-4	110
		3560	77331	89.2	85.7	114	Y315M1-4	132
		3393	85692	90	89.7	119
		3178	94052	89.3	92.9	123
		2903	102412	86.5	95.4	127
		2589	110722	82.2	96.9	129
14D	1450	4727	85154	83.6	134	177	Y355M2-4	250
		4639	96900	87	143	190
		4462	108645	89.2	151	200
		4256	120391	90	158	210
		3982	132136	89.3	164	217
		3648	143881	86.5	169	224
		3246	155627	82.2	171	226
16D	960	2707	84156	83.6	75.7	100	Y315M2-6	110
		2658	95764	87	81.2	108	Y315M2-6	110
		2560	107372	89.2	85.6	113	Y315M3-6	132
		2432	118979	90	89.3	118
		2285	130587	89.3	92.8	123
		2089	142195	86.5	95.4	126
		1854	153803	82.2	96.3	128
