产品详情

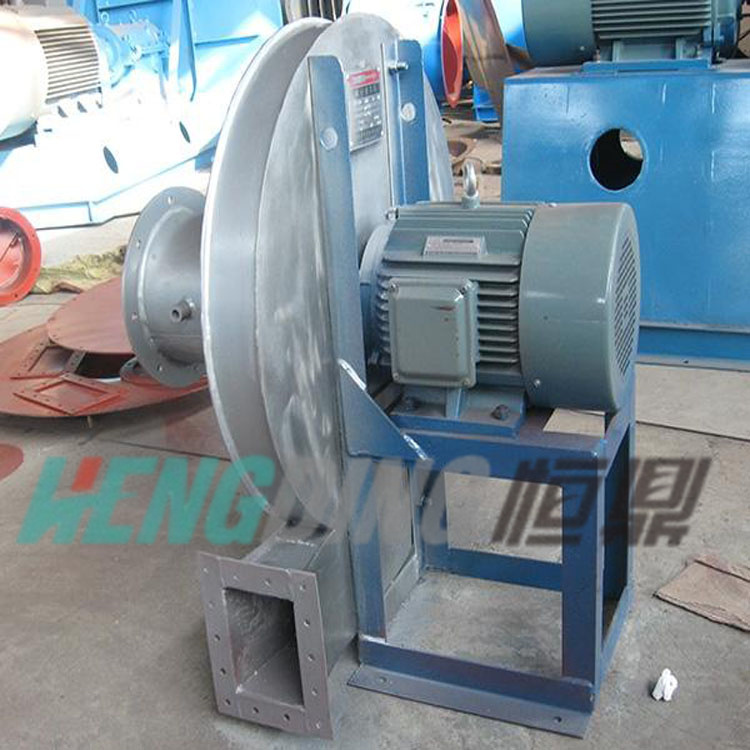

W9-19系列高温风机

用途

该系列风机适用于输送无腐蚀性、不自燃、最高温度不超过700℃的高温气体，介质中所含的尘土及硬质颗粒不大于150mg/m³。

形式

（1）该系列风机为单吸入式。

（2）该系列风机可制成右旋和左旋两种形式，从电动机一端正视，叶轮按顺时针方向旋转称“右”旋风机，以“右”表示；按逆时针方向旋转，称左旋风机，以“左”表示。

（3）风机出口位置以机壳出口角度表示，“左”“右”均可制成0°、45°、90°、135°、180°、225°共6种角度。

结构特点

（1）叶轮 叶轮上有12片前向弯曲叶片，叶轮成型后，经静、动平衡及超速试验，保证运转平稳、安全可靠。

（2）机壳 用低合金钢板制成蜗行体。

（3）进风口 收敛式流线型的整体结构，用螺栓接在前盖板组上。

（4）传动组 由主轴、水冷轴承箱、联轴器等组成，主轴采用优质合金钢，轴承箱为整体水冷结构。

性能与选择

机号

转速

R/min

流量

M³/h

全压

pa

温度

℃

电动机

型号

功率kw

4.5D

2900

1174

1838

460

Y100L-2

3.0

1448

1882

1721

1866

1995

1815

Y112M-2

4.0

2269

1744

2543

1665

2817

1584

5C

2500

1388

1704

460

Y100L-2

3.0

1712

1742

2035

1730

2359

1680

Y112M-2

4.0

2683

1625

3007

1552

3331

1479

7.1D

2900

4610

4824

450

Y200L1-2

30

5685

4908

6761

4880

7837

4769

8912

4634

Y200L2-2

37

9988

4463

11064

4296

8B

2600

5912

6002

320

Y200L2-2

37

7292

6111

8671

6075

10051

5932

Y225M-2

45

11430

5764

12810

5554

14190

5343

9D

1450

4695

1593

600

Y160M-4

11

5790

1622

6886

1616

7981

1576

Y160L-4

15

9076

1527

10172

1471

11267

1409

11.2D

1450

9048

3223

400

Y225S-4

37

11159

3283

13270

3262

15381

3185

Y225M-4

45

17492

3095

19603

2984

21714

2869

12.5D

1450

12578

5170

250

Y280S-4

75

15513

5258

18448

5230

21383

5109

24317

4961

Y280M-4

90

27252

4780

30187

4598

17F

1450

63279

8023

350

Y400-4

400

78048

8170

92806

8117

Y400-4

500

107575

7931

122344

7704

137102

7424

Y450-4

630

151870

7143

18F

1450

75116

8995

350

Y400-4

450

92647

9159

110166

9100

Y450-4

630

127697

8891

145228

8637

162748

8323

Y450-4

800

180279

8009
