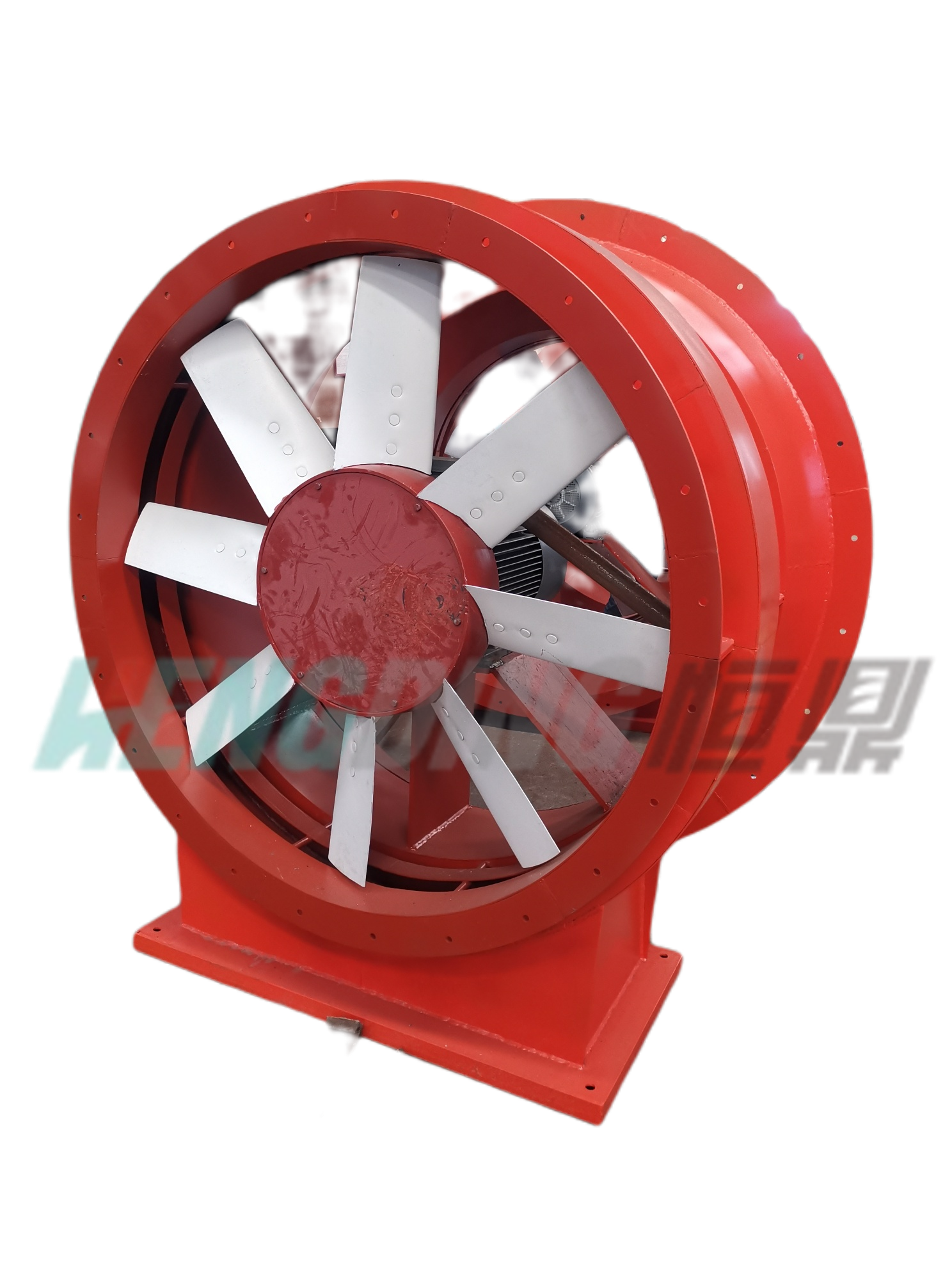

K45矿用轴流风机

二维码
138-0643-4669
产品详情

K系列风机运转效率更高、噪声更低、性能范围更大,节电效果更为显著。同时主风筒内设有稳流环装置,特性曲线无驼峰,可保证风机在任何阻力状态下都可稳定运转。

K系列风机采用0.40和0.45两种轮毂比、单机结构型式,即分为K40、K45,并且K40分别采用4、6、8极电机为三种转速,K45分别采用4、6极电机为二种转速。

K系列风机是专门根据冶金、有色、黄金、化工、建材和核工业等各类非煤矿山通风的需要设计的,可作为主扇、辅扇,既可安装在地表,也可安装于井下,适宜于多风机联合运转,是多风机串联多级机站通风系统中各级机站理想的机站风机。也适用于大型车间、隧道、人防工程等场合通风换气。

特点

(1)采用扭曲机翼型叶片,气动效率高,节能效果极为显著。

(2)性能多样,规格齐全,能够与各种阻力和风量类型的通风网路很好匹配,可保持长期高效运转。

(3)设有稳流环装置,特性曲线无驼峰。没有喘振危险,在任何阻力状态下均可安全稳定运转,并适于多风机联合运转。

(4)采用电机与叶轮直联的结构,整体稳定性好,安装方便,维修容易,装置局阻低。比皮带和长轴的传动效率高,没有传动故障,没有断轴凶险,轻度地基下沉和滑移不影响正常运转。

(5)结构紧凑,防潮性能好。风机主体采用钢板、型钢组焊结构,叶片为钢板材料,中空,叶片及整体强度高,抗井下爆破冲击波的能力强,可安装在地表,也适合安装于井下,特别适于作为多级机站通风系统的机站风机。

(6)可反转反风,反风率大于60%,不需修筑反风道。

(7)叶片安装角可调,可根据矿井生产的变化,随时调节风机工况。

(8)土建工程量很小,可节省大量投资。

(9)噪声较低。


扩散器

K系列矿用节能风机作为主扇和机站风机时,应配带专用扩散器。地表主扇配带扩散器可将部分动压转化为静压,降低出口动压损失,以达到节能的目的。安装于井下的风机配带扩散器,既可降低局阻系数,又可降低扩散器出口动压值,从而可大幅度降低风机装置的局部阻力,节省通风电耗。


K系列矿用节能风机性能范围和主要技术参数


型号

Model

机号

Machine No.

风量(m3/s)

Air volume (m3/s)

全压(Pa)

Full pressure (Pa)

电机型号

Motor model

功率(KW)

Power(KW)




K40-4

8

4.4-9.5

108-497

Y132S-4

5.5

9

6.2-13.5

136-629

Y160M-4

11

10

8.5-18.6

168-776

Y160L-4

15

11

11.3-24.7

203-939

Y200L-4

30

12

14.7-32.1

242-1118

Y225S-4

37

13

18.7-40.8

284-1312

Y250M-4

55

14

23.4-50.9

329-1512

Y280M-4

90

15

28.7-62.6

387-1746

Y315S-4

110









K40-6

7

2.0-4.3

38-174

Y90L1-6

1.1

8

3.0-6.4

49-227

Y112M-6

2.2

9

4.2-9.1

62-287

Y132S-6

3

10

5.8-12.5

77-355

Y132M2-6

5.5

11

7.7-16.7

93-429

Y160M-6

7.5

12

9.9-21.7

111-510

Y180L-6

15

13

12.6-27.5

130-599

Y200L1-6

18.5

14

15.8-34.4

150-695

Y225M-6

30

15

19.4-42.3

173-798

Y250M-6

37

16

23.6-51.4

197-908

Y280M-6

55

17

28.3-61.6

222-1008

Y315S-6

75

18

33.6-73.1

249-1149

Y315M-6

90

19

39.5-86.0

277-1280

Y315 L1-6

110

20

46.0-100.3

307-1418

Y355M1-6

160

21

53.3-116.1

339-1563

Y355 M3-6

200

22

61.3-113.4

372-1716

Y355 L2-6

250

K40-8

11

5.7-12.4

52-238

Y160M1-8

4

12

7.4-16.1

61-283

Y160M1-8

5.5






型号

Model

机号

Machine No.

风量(m3/s)

Air volume (m3/s)

全压(Pa)

Full pressure (Pa)

电机型号

Motor model

功率(KW)

Power(KW)







K40-8




13

9.4-20.5

72-332

Y160L-8

7.5

14

11.8-25.6

84-386

Y180L-8

11

15

14.5-31.5

96-443

Y200L-8

15

16

17.6-38.3

109-504

Y225M-8

22

17

21.1-45.9

123-568

Y250M-8

30

18

25.0-54.5

138-637

Y280S-8

37

19

29.4-64.1

154-710

Y315S-8

55

20

34.3-74.7

170-787

Y315M-8

75

21

39.7-86.5

188-867

Y315 L1-8

90

22

45.7-99.4

206-952

Y315 L2-8

110

23

52.2-113.6

225-1041

Y355M1-8

132

24

59.3-129.1

245-1133

Y355M2-8

160

25

67.0-146

266-1229

Y355L2-8

200

26

75.4-164.2

288-1330

Y450S3-8

250




K45-4



8

6.6-12.5

357-685

Y132M-4

7.5

9

9.5-17.8

452-867

Y160L-4

15

10

13.0-24.0

558-1071

Y200L-4

30

11

17.3-32.6

675-1295

Y225M-4

45

12

22.5-42.3

804-1542

Y280S-4

75

13

28.6-53.8

943-1810

Y280M-4

90

14

35.7-67.2

1094-2099

Y315M-4

132

15

43.9-82.6

1256-2409

Y315L2-4

200





K45-6

7

3.0-5.7

125-240

Y100L-6

1.5

8

4.5-8.4

163-313

Y132S-6

3

9

6.4-12.0

207-396

Y132M2-6

5.5

10

8.7-16.5

255-489

Y160M-6

7.5

11

11.6-22.0

309-592

Y180L-6

15

12

15.1-28.5

367-704

Y200L1-6

18.5

13

19.2-36.3

431-827

Y225M-6

30

14

23.9-45.3

500-959

Y280S-6

45

15

29.4-55.7

574-1101

Y280M-6

55



型号

Model

机号

Machine No.

风量(m3/s)

Air volume (m3/s)

全压(Pa)

Full pressure (Pa)

电机型号

Motor model

功率(KW)

Power(KW)



K45-6

16

35.7-67.6

653-1252

Y315M-6

90

17

42.8-81.1

737-1414

Y315 L1-6

110

18

50.9-96.2

826-1585

Y315M1-6

160

19

59.8-113.2

920-1766

Y355M3-6

200

20

69.8-132.0

1019-1956

Y355 L2-6

250
