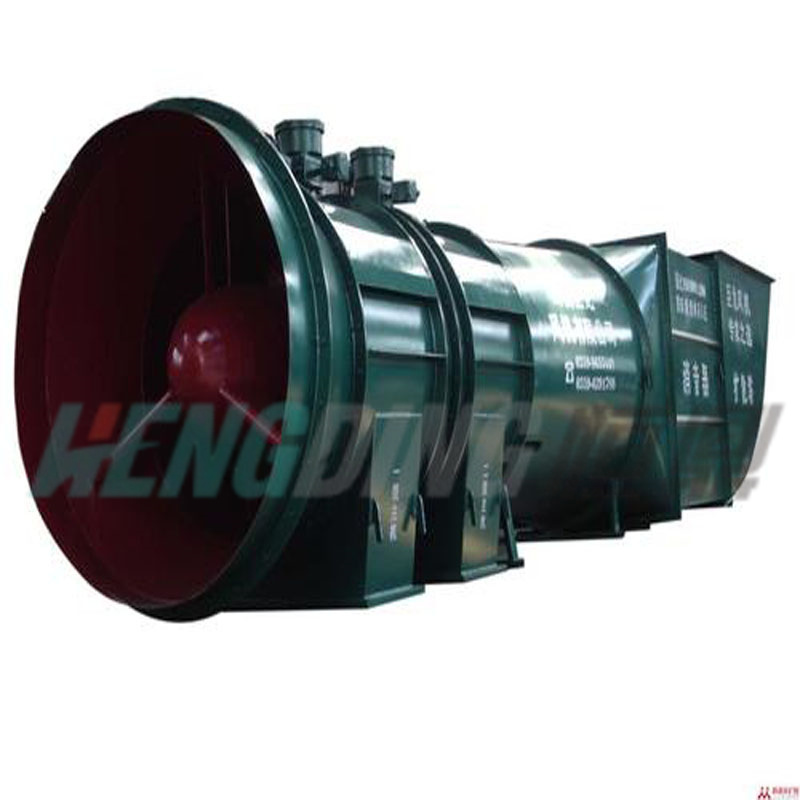

煤矿防爆对旋风机

二维码
分享
微信
新浪微博
QQ
QQ空间
豆瓣网
百度贴吧
138-0643-4669
产品详情

为了满足煤矿的需要，冶金部矿山节能推广站发明了煤矿抽出式主扇的防爆专利技术，该机所用的材料，已通过了中国煤炭科学院重庆分院检测中心的摩擦火花试验，并达到了防爆要求，整机防爆性能已通过了国家防爆电器产品质量检测中心的防爆检验。推出性能更好、规格更多、覆盖面更大的FBCDZ（原BDK62）系列煤矿地面用防爆抽出式对旋轴流通风机，产品执行Q/ZFJ001-2004《FBCDZ（原BDK62）系列煤矿地面用防爆抽出式对旋轴流通风机技术条件》标准。

特 点

1、为了适合煤矿通风网络的阻力要求，并确保通风机效率，该机采用了对旋式结构，即两台同型号风机对接一起，两机叶轮旋转方向相反，可以省去中导叶和减少导叶的损失，提高了效率。


2、采用电机与叶轮直联的形式，改变了矿井主扇长轴或皮带轮传动的传统结构，避免了传动装置损坏事故，也消除了传动装置的能量损耗，提高了风机装置效率。由于结构简单，除对电机轴承定期加油外，一般不需要维修，可以长期连续运行。


3、该系列风机的电动机功率小于200KW时，配套YB系列派生系列的YBF系列隔爆型电机、电压为380V、660V或1140V；功率200KW以上时，根据矿山的需要，可配套YBF系列6000V高压隔爆节能型电机。电机安装在主风筒内的密闭罩中，密闭罩具有一定的、耐压性，它可以使电机与风机流道中含瓦斯的气体隔绝，同时还起一定的散热作用，密闭罩设有两排流线形风管道，通过主风筒与地面大气相通，使新鲜空气流入密闭罩内，同时又可使罩内空气在风机运行中保持正压状态。由于设计中采用多种技术措施，使电机始终处于瓦斯浓度小于1%的条件下工作，符合安全防爆要求。


4、该系列风机最高装置静压效率可达86%，高效区域宽广，静压效率在70%以上工作区域面积的70%以上，可确保矿井在三个开采阶段主扇效率均在75%以上，扭转了我国大型矿山主扇运行效率低的状况，节约大量电能。


5、在主风筒内安设了稳流环，风机性能曲线无驼峰，无喘振，任何阻力情况下均可稳定运行。噪声较低，本产品的绝大多数型号在不加消声器情况下，噪声均小于90dB（A）。如果用户对噪声有更严格要求，出厂可配带消声器。


6、该系列风机全部叶片可调整，共分为45º、40º、35º、30º和25º五个工作角度，前后级安装角度可以一致，也可以不同，又可调节为45º以下的任意角度运行。可以单独运行其中的一台风机，因此，可调范围极其宽广。在矿井投产初期可只运行其中的一级风机。

7、该系列风机运行稳定，机振小，风机和扩散器均安装在带轮的平板车上，可以长期连续运行。


8、可以反转反风，在各种工况上，反风率均为60%以上，不需要反风道，只需建靠简易通风机房和电控值班室。可节约大量基建投资。

规格型号

1、FBCDZ（原BDK62）系列风机共有****4- NO.44，24个机号。为了满足各种不同通风网络参数的大中型矿山需要，该系列风机分别选配了6、8、10、12极三相异步电机，并采用了两种不同的叶片数级配形式：即FBCDZ（原BDK62）（A）叶片总数为Z=32片，FBDCZ（原BDK62）（B）叶片总数为Z=24片。经过上述组合，使FBCDZ（原BDK62）系列风机共有90个规格。解决了矿井主扇型号少，选型难的问题。

2、该系列风机的静压效率在70%以上的工作范围为Q=10.1～462.1m3/S(即Q=606～2772m3/min),静压Pst=57.0～705.7mmH2O(即Pst=559～6921Pa),可覆盖各种不同类型矿井通风网络参数的大中型矿山,其运行静压效率均可在75%以上.

风机型号与配套电机功率确定

一般应按矿井开采各阶段中通风最困难时期选择风机型号。同时也要考虑矿井开采初期，负压较低风量较小情况下，也应该获得70%以上的运行静压效率。这样才能充分发挥FBCDZ（原BDK）系列风机的高效节能作用。

对于开采三阶段矿井通风网络参数相差特别大的矿井，在开采初期可只运行FBCDZ（原BDK）系列风机的其中一级，另一级作为备用。

一般情况下，按开采三个阶段选择FBCDZ（原BDK）风机时，应该达到各阶段的运行效率都在75%以上，其中最困难时期应达到80%以上。若从样本中找不到上述运行效率的风机，可与我厂联系，调整有关风机参数，使其达到上述条件。

安 装

该机出厂时，分为Ⅰ级风机、Ⅱ级风机、扩散器和扩散塔四件整机出厂。在出厂前已由制造厂按技术标准要求，对密闭罩进行了压力试验，因此，一般情况下不宜拆卸。如果动输有困难，必须解体时，可由制造厂家现场指导安装。

安装时，必须把集流器安放在新鲜空气中，以使密闭罩内空气不含瓦斯。

风机安装地点的地面应平整，并按样本示意图中轨距，辅设钢轨，选用24-38Kg/M轻轨即可，钢轨可预埋在水泥地面上，也可固定在轨枕上。

试车、运行

风机安装前，要首先按所需要的角度调整叶片，并紧固全部螺丝，电机可在运行中随时加油，运行时，要经常观察电流、电压、电机轴承和电机定子的温度指示仪表并作好记录，如超过技术要求的指标，应立即停车检查。

拆机检修时，应认真保存好密闭罩的密封胶垫，不得损坏，一旦损坏，应到厂家购置。



FBCDZ（原BDK62）系列防爆轴流通风机性能范围及主要技术参数表




系列

Series


机号

No.


风量（m3/s）

Air volume （m3/s）

全压（Pa）

Full pressure（Pa）

电机型号

Motor model


功率（KW）

Power (KW)



FBCDZ（B）- 4（n=1450r/min）

12

9.6-29.0

860-3400

YBF250M-4

2×55

13

12.2-37.0

1010-4000

YBF280M-4

2×90

14

15.2-45.6

1170-4630

YBF315M-4

2×132




FBCDZ（A）-6

（n=980r/min）

14

10.1-31.7

918-2888

YBF280M-6

2×55

15

12.4-39.0

1054-3315

YBF315S-6

2×75

16

15.0-47.3

1199-3772

YBF315L1-6

2×110

17

18.0-56.8

1353-4258

YBF315L2-6

2×132

18

21.4-67.4

1517-4774

YBF355M2-6

2×185

19

25.1-79.3

1690-5319

YBF355L1-6

2×220

20

29.3-92.5

1873-5893

YBF355L2-6

2×250

21

33.9-107.0

2065-6497

YBF450M1-6

2×355







FBCDZ（A）-8

（n=740r/min）

17

13.6-42.9

772-2428

YBF315S-8

2×55

18

16.1-50.9

865-2722

YBF315M-8

2×75

19

19.0-60.0

964-3033

YBF315L2-8

2×110

20

22.1-69.8

1068-3360

YBF355M1-8

2×132

21

25.6-80.8

1177-3705

YBF355M2-8

2×160

22

29.5-92.9

1292-4066

YBF355L2-8

2×200

23

33.7-106.2

1412-4444

YBF450S3-8

2×250

24

38.2-120.7

1538-4839

YBF450M2-8

2×315

25

43.2-136.4

1669-5250

YBF450M2-8

2×315

26

48.6-153.4

1805-5679

YBF560M2-8

2×450

27

54.4-171.8

1946-6124

YBF560M2-8

2×450

28

60.7-191.6

2093-6586

YBF630M2-8

2×710






FBCDZ（A）-10

（n=590r/min）

20

17.6-55.7

679-2136

YBF315L-10

2×75

21

20.4-64.4

748-2355

YBF355M1-10

2×90

22

23.5-74.1

821-2585

YBF355M2-10

2×110

23

26.8-84.7

898-2825

YBF355L1-10

2×132

24

30.5-96.2

978-3076

YBF355L2-10

2×160

25

34.5-108.7

1061-3338

YBF355L3-10

2×185

26

38.8-122.3

1147-3610

YBF450M2-10

2×250

27

43.4-137.0

1237-3893

YBF450M2-10

2×250

28

48.4-152.8

1331-4187

JBO710M1-10

2×315

29

53.8-169.7

1427-4491

JBO710M2-10

2×355



系列

Series


机号

No.


风量（m3/s）

Air volume （m3/s）

全压（Pa）

Full pressure（Pa）

电机型号

Motor model


功率（KW）

Power (KW)



FBCDZ（A）-10

（n=590r/min）

30

59.5-187.9

1527-4806

JBO800S2-10

2×450

32

72.3-228.0

1738-5468

JBO900S1-10

2×560

34

86.7-273.4

1962-6173

JBO900S3-10

2×800

36

102.9-324.7

2199-6921

JBO900M2-10

2×1000







FBCDZ（A）-12

（n=490r/min）


24

25.3-79.9

674-2122

JBO355S2-12

2×110

25

28.6-90.3

732-2302

JBO355S2-12

2×110

26

32.2-101.6

791-2490

JBO400S-12

2×132

27

36.1-113.8

853-2685

JBO400M-12

2×160

28

40.2-126.9

918-2888

JBO710S1-12

2×200

29

44.7-140.9

985-3098

JBO710S1-12

2×200

30

49.5-156.0

1054-3315

JBO710M1-12

2×250

32

60.0-189.4

1199-3772

JBO800S2-12

2×355

34

72.0-227.1

1353-4258

JBO900S1-12

2×450

36

85.5-269.6

1517-4774

JBO900M1-12

2×560

38

100.5-317.1

1690-5319

JBO900L1-12

2×800

40

171.2-370.0

1873-5893

JBO900L2-12

2×1000




FBCDZ（B）-6

（n=980r/min）




15

14.5-36.6

805-2335

YBF280M-6

2×55

16

17.6-44.4

916-2656

YBF315S-6

2×75

17

21.1-53.3

1035-2999

YBF315M-6

2×90

18

25.0-63.3

1160-3362

YBF315L2-6

2×132

19

29.4-74.4

1292-3746

YBF355M1-6

2×160

20

34.3-86.8

1432-4150

YBF355L1-6

2×220

21

39.7-100.5

1579-4576

YBF450S2-6

2×280





FBCDZ（B）-8

（n=740r/min）



18

18.9-47.8

661-1917

YBF315S-8

2×55

19

22.2-56.2

737-2136

YBF315M-8

2×75

20

25.9-65.5

816-2367

YBF315L1-8

2×90

21

30.0-75.9

900-2609

YBF355M1-8

2×132

22

34.5-87.2

988-2863

YBF355M2-8

2×160

23

39.4-99.7

1080-3130

YBF355L1-8

2×185

24

44.8-113.2

1176-3408

YBF355L3-8

2×220

25

50.6-128.0

1276-3698

YBF450M1-8

2×280

26

56.9-144.0

1380-3999

YBF560S2-8

2×355



系列

Series


机号

No.


风量（m3/s）

Air volume （m3/s）

全压（Pa）

Full pressure（Pa）

电机型号

Motor model


功率（KW）

Power (KW)


FBCDZ（B）-8

（n=740r/min）

27

63.7-161.0

1488-4313

YBF560S2-8

2×355

28

71.1-179.8

1600-4638

YBF560M2-8

2×450







FBCDZ（B）-10

（n=590r/min）


21

23.9-60.5

572-1659

YBF315L-10

2×75

22

27.5-69.5

628-1820

YBF315L-10

2×75

23

31.4-79.5

686-1990

YBF355M1-10

2×90

24

35.7-90.3

747-2166

YBF355M2-10

2×110

25

40.3-102.1

811-2351

YBF355L2-10

2×160

26

45.4-114.8

877-2542

YBF355L3-10

2×185

27

50.8-128.6

946-2742

YBF450S3-10

2×200

28

56.7-143.4

1017-2949

YBF450M2-10

2×250

29

63.0-159.3

1091-3163

YBF450M2-10

2×250

30

69.7-176.4

1168-3385

JBO710M1-10

2×315

32

84.6-214.0

1329-3851

JBO800S2-10

2×450

34

101.5-256.7

1500-4348

JBO900S1-10

2×560

36

120.4-304.7

1682-4874

JBO900M1-10

2×710








FBCDZ（B）-12

（n=490r/min）




25

33.5-84.8

559-1621

JBO355S2-12

2×110

26

37.7-95.3

605-1754

JBO355S2-12

2×110

27

42.2-106.8

652-1891

JBO400S-12

2×132

28

47.1-119.1

702-2034

JBO400M-12

2×160

29

52.3-132.3

753-2182

JBO400M-12

2×160

30

57.9-146.5

806-2335

JBO710S1-12

2×200

32

70.3-177.7

916-2656

JBO710M1-12

2×250

34

84.3-213.2

1035-2999

JBO800S1-12

2×315

36

100.0-253.1

1160-3362

JBO900S1-12

2×450

38

117.6-297.6

1292-3746

JBO900M1-12

2×560

40

137.2-347.2

1432-4150

JBO900M2-12

2×710

42

158.8-401.9

1579-4576

JBO900L2-12

2×1000

44

182.6-462.1

1733-5022

JBO900L3-12

2×1250
