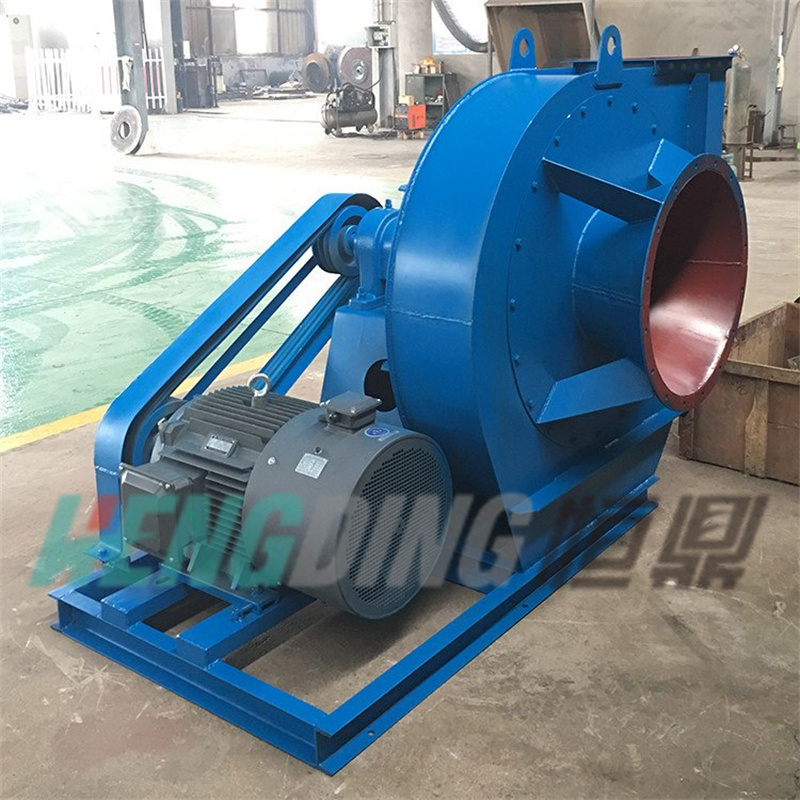

Y6-41锅炉风机

二维码

微信

新浪微博

QQ空间

豆瓣网

百度贴吧

138-0643-4669

产品详情

用途及特点

G、Y6-41型锅炉离心通、引风机,是为适应燃用各种煤质并配有消除尘烟装置的0.5t/h10t/h工业锅炉而设计、最高全压效率高于80%的新系列低噪音风机,具有可供配置蒸发量0.5-10t/h的各类工业锅炉的通、引风机。通常与锅炉配套的相应机号见下表。

锅炉出力t/h	配用引风机	配用通风机
0.5	Y6-41-11 No.3.55C	G6-41-11 No.2.5A
1.0	Y6-41-11 No.4.5C	G6-41-11 No.3.3A
2.0	Y6-41-11 No.5.4C	G6-41-11 No.5.4A
4.0	Y6-41-11 No.7.1C	G6-41-11 No.6.4A
6.0	Y6-41-11 No.9C Y6-41-11 ****0C	G6-41-11 No.7.1A
10	Y6-41-11 ****1.2D	G6-41-11 No.8.5A

G、Y6-41系列通风机所用的设计方法:选择合适的风机型式,合理的风机工况,优选流型,合理组织气源,精心设计叶型,增大风舌间隙,适当降低风机转速,改进蜗壳设计净化来流及尽量减少二次流损失等设计原则,采用有限差分法计算进风口和叶轮轮盖型线,并以叶轮进口处气流顺畅均匀作为优化判据进行了风口优化设计。再结合原有的风机叶轮、蜗壳等优化设计方法,综合叶轮、蜗壳、进风口三者一体化的优化设计程序,得出气动略图曲线,实践证明,它既能保证风压、风量,又能保证较高的效率、较低的比噪声和较小的风机尺寸。

性能表

机号	转速 R/min	全压 pa	流量 M³/h	全压效率%	有效功率/KW	电动机
机号	转速 R/min	全压 pa	流量 M³/h	全压效率%	有效功率/KW	型号	功率kw
2.5A	2800	451	1043	≥80	0.13	YZA-7122	0.55
		589	953		0.16
		787	866		0.19
		941	792		0.21
		1067	652		0.19
		1104	563		0.17
		1155	403		0.13
3.3A	2825	954	2301	≥80	0.61	Y802-2B35	1.1
		1064	2161		0.64
		1251	2019		0.70
		1410	1840		0.72
		1574	1660		0.73
		1704	1508		0.71
		1825	1308		0.66
		1936	1090		0.59
5.4A	1420	994	4358	72.5	1.20	Y100L2-4B3	3
		1044	4040	76.9	1.17
		1114	3722	79.0	1.15
		1166	3403	80.0	1.10
		1207	3085	80.0	1.03
		1237	2767	79.1	0.95
		1254	2448	77.1	0.85
		1254	2130	74.8	0.74
7.1A	1400	1697	10354	71.9	4.88	Y132M-4B3	7.5
		1842	9639	75.0	4.93
		2002	8924	77.6	4.96
		2062	8209	79.2	4.70
		2155	7494	80.0	4.49
		2211	6779	79.7	4.16
		2259	6064	78.7	3.81
		2270	5349	77.7	3.37
8.5A	1470	2535	18137	71.9	12.77	Y180M-4B3	18.5
		2752	16884	75.0	12.91
		2991	15631	77.6	12.99
		3080	14378	79.2	12.30
		3219	13127	80.0	11.74
		3302	11874	79.7	10.89
		3374	10621	78.7	9.95
		3391	9396	77.7	8.83
3.55C	2950	588	2962	≥80	0.48	Y90S-2B3	1.5
		697	2815		0.55
		899	2578		0.64
		1173	2246		0.73
		1286	2005		0.72
		1391	1706		0.66
		1452	1305		0.53
		1448	841		0.34
4.5C	2925	1667	4970	72.5	2.30	Y112M-2B1	4
		1767	4674	76.9	2.33
		1927	4307	79.0	2.30
		2070	3996	80.0	2.30
		2183	3721	80.0	2.26
		2255	3267	79.1	2.05
		2284	2959	77.1	1.88
		2327	2317	74.8	1.50
5.4C	2900	2491	8901	72.5	6.16	Y160M1-2B3	11
		2696	8251	76.9	6.18
		2879	7600	79.0	6.08
		3013	6951	80.0	5.82
		3118	6300	80.0	5.46
		3196	5651	79.1	5.02
