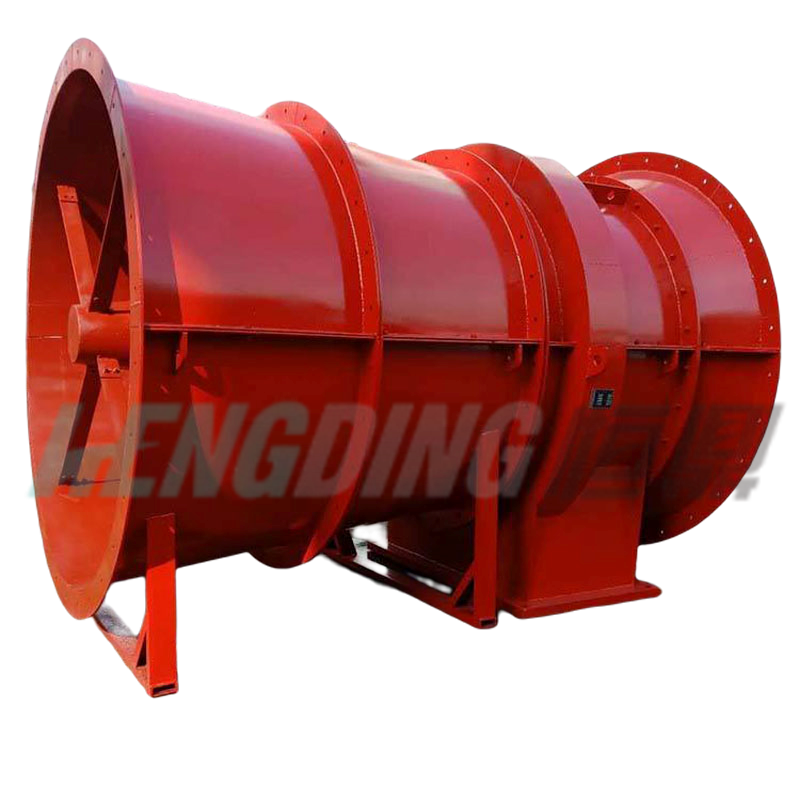

矿用抽出式主扇风机

二维码
138-0643-4669
产品详情

DK系列对旋主扇风机是专门根据冶金、有色、黄金、化工、建材和核工业等各类非煤矿山通风的需要设计的,可作为主扇、辅扇,既可安装在地表,也可安装于井下,适宜于多风机联合运转,是多风机串联多级机站通风系统中各级机站理想的机站风机。也适用于大型车间、隧道、人防工程等场合通风换气。


DK系列对旋主扇风机特点:

(1)采用扭曲机翼型叶片,气动效率高,节能效果极为显著。

(2)性能多样,规格齐全,能够与各种阻力和风量类型的通风网路很好匹配,可保持长期高效运转。

(3)设有稳流环装置,特性曲线无驼峰。没有喘振危险,在任何阻力状态下均可安全稳定运转,并适于多风机联合运转。

(4)采用电机与叶轮直联的结构,整体稳定性好,安装方便,维修容易,装置局阻低。比皮带和长轴的传动效率高,没有传动故障,没有断轴凶险,轻度地基下沉和滑移不影响正常运转。

(5)结构紧凑,防潮性能好。风机主体采用钢板、型钢组焊结构,叶片为钢板材料,中空,叶片及整体强度高,抗井下爆破冲击波的能力强,可安装在地表,也适合安装于井下,特别适于作为多级机站通风系统的机站风机。

(6)可反转反风,反风率大于60%,不需修筑反风道。

(7)叶片安装角可调,可根据矿井生产的变化,随时调节风机工况。

(8)土建工程量很小,可节省大量投资。

(9)噪声较低。


DK系列对旋主扇风机作为主扇和机站风机时,应配带专用扩散器。地表主扇配带扩散器可将部分动压转化为静压,降低出口动压损失,以达到节能的目的。安装于井下的风机配带扩散器,既可降低局阻系数,又可降低扩散器出口动压值,从而可大幅度降低风机装置的局部阻力,节省通风电耗。

DK对旋主扇风机均有专用配套扩散器。扩散器的法兰与风机出口法兰用螺栓连接。

DK系列对旋主扇风机所配用的电机,通常为Y系列三相异步电机,额定电压为380V,防护等级为IP54(即封闭式),完全适应直联传动和安装于矿井内输送含有炮烟、粉尘和湿度大的空气。

DK系列对旋主扇风机配套专用保护起动柜

可根据用户需要,各规格风机出厂时均可配套供应专用保护起动柜。该电控装置对电机过载、失压、短路和其它故障均能可靠保护。其中设置有可快速实现电机反转的装置,当需要风机反转反风时,先按停止按钮,待风机停转后再按反转按钮即可。

DK系列对旋主扇风机均为钢板焊接结构,运输过程中不能受到大的撞击,以防机壳变形、卡叶片。对于机号大于14的风机一般制成可上下解体的结构。风机安装于井下时,如果井巷断面积较小,可将机壳的上下两部分、轮毂、电机等拆开分别运输。如果井巷断面积较大,为便于井下安装,应尽量不拆开搬运。


DK系列对旋主扇风机使用与维修

(1)从风机进风方向看,叶轮应作逆时针旋转。

(2)叶轮上的各个叶片其安装角必须保持一致。当需要调节叶片的安装角时,可将轮毂端盖卸开,松动叶片坚固螺母,将叶片调节到所需要的安装角度,然后再将螺母坚固好。为便于下次调节,还应在坚固螺母上抹一层润滑脂。应该特别注意的是,叶片安装角调大以后风机的输入功率,必须与所配电机的额定功率相适应,以防止电机过载。

(3)各个叶片和轮毂上的叶柄孔是一一对应的固定关系,如果需要将叶片从轮毂上拆卸下来,则必须事先作好标记,以在重新安装时“对号入座”。如果打乱了原来的位置关系,一般应做平衡校正。

(4)如果发现个别叶片有一定损坏,必须及时进行更换。更换时应使新叶片与原叶片的重量一致,以保持叶轮平衡。

(5)该系列风机噪声较低,一般可直接投入运转。对噪声有特殊要求的用户,可以增设消声装置来降噪,消声装置的压力损失(阻力)应加在通风网路阻力之内。

(6)各用户应根据风机的使用条件,定期对风机进行检查、维护和保养。为延长风机及其零部件的使用寿命,应注意检查风机内部的锈蚀情况,定期除污、除锈,必要时应涂锈油或喷防锈漆。作为主扇用的风机,应按照有关主扇风机的操作、维护、检修规程的规定,进行操作、维护和检修。风机所配套的电机应按照有关电机的操作、维护、检修堆积的规定,进行操作、维护和检修。


DK系列对旋主扇风机参数选型表


型号


机号


风量(m3/s)


全压(Pa)


电机型号


功率(KW)





DK40-6

15

18.2-43.6

382-1690

Y250M-6

2×37

16

22.1-52.9

435-1923

Y280M-6

2×55

17

26.5-63.5

491-2171

Y315S-6

2×75

18

31.5-75.4

551-2433

Y315M-6

2×90

19

37.0-88.6

614-2711

Y315 L2-6

2×132

20

43.2-103.4

680-3004

Y355M1-6

2×160

21

50.0-119.7

750-3312

Y355M3-6

2×200




DK40-8

18

23.5-56.1

306-1350

Y280S-8

2×37

19

27.6-66.0

341-1504

Y315S-8

2×55

20

32.2-77.0

377-3334

T315M-8

2×75

21

37.3-89.1

416-1838

Y315 L1-8

2×90

22

42.8-102.5

457-2017

Y315 L2-8

2×110

23

48.9-117.1

499-2204

Y355 M1-8

2×132

24

55.6-133.0

543-2400

Y355 M2-8

2×160

25

62.9-150.4

589-2605

Y355 L2-8

2×200





DK45-6

12

10.7-27.6

698-1374

Y200 L2-6

2×22

13

13.6-35.0

819-1613

Y250 M-6

2×37

14

17.0-43.8

950-1871

Y280M-6

2×55

15

20.9-53.8

1091-2148

Y315S-6

2×75

16

25.4-65.3

1241-2444

Y315M-6

2×90

17

30.4-78.3

1400-2759

Y315 L2-6

2×132

18

36.1-93.5

1570-3093

Y355 M1-6

2×160

19

42.5-109.4

1750-3446

Y355 M3-6

2×200

20

49.5-127.6

1939-3819

Y355 L2-6

2×250

DK45-8

16

18.9-48.7

688-1356

Y280S-8

2×37

17

22.7-58.4

777-1531

Y315S-8

2×55




DK45-8

18

26.9-69.3

871-1716

Y315M-8

2×75

19

31.6-81.5

971-1912

Y315 L1-8

2×90

20

36.9-95.1

1076-2119

Y315 L2-8

2×110

21

42.7-110.1

1186-2336

Y355 M2-8

2×160

22

49.1-126.6

1302-2563

Y355L2-8

2×200
